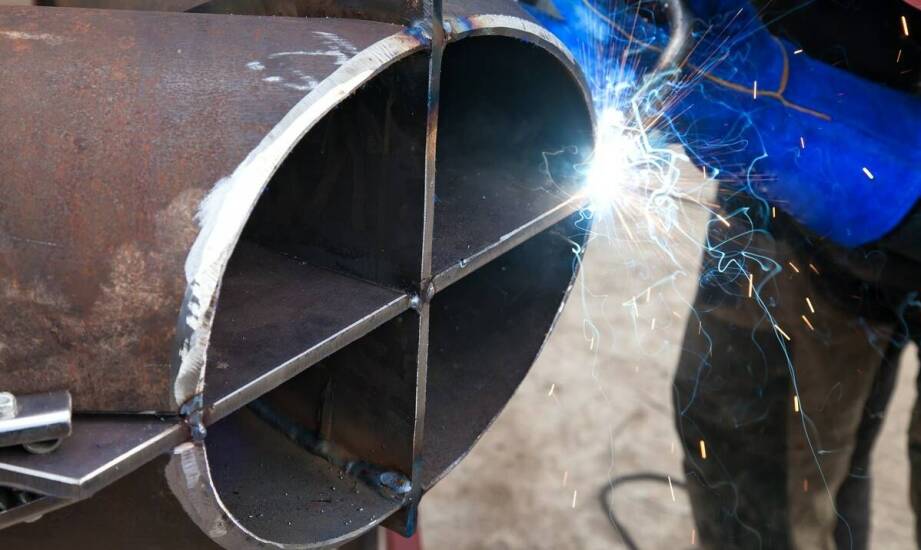

Co musi się zgadzać w detalu po cięciu i gięciu, zanim trafi do spawania

Podczas produkcji seryjnej skomplikowanych elementów podwozia dla motoryzacji lub konstrukcji nośnych dla budownictwa, detale po obróbce CNC często wyglądają bez zarzutu. Z pozoru gładkie krawędzie i poprawne kąty sprawiają wrażenie gotowych do dalszego etapu. Dopiero fizyczny montaż w zautomatyzowanym lub ręcznym przyrządzie spawalniczym ujawnia ukryte mankamenty technologiczne. Kiedy elementy nie układają się równo w zaciskach, uniemożliwia to powtarzalne pozycjonowanie. Wykrycie takich błędów na samym stanowisku łączenia prowadzi do kosztownych przestojów i odrzutów na linii montażowej.

Geometria detalu decydująca o ustawieniu w przyrządzie

W produkcji wielkoseryjnej stabilne ustawienie elementu w przyrządzie zależy od precyzyjnej płaskości powierzchni oraz prostoliniowości krawędzi wypracowanych podczas wcześniejszego cięcia i gięcia blach. Niestabilność wynika z nawet drobnych odchyłek wymiarowych, które utrudniają prawidłowe zaciśnięcie detalu przed zajarzeniem łuku. Ścisłe tolerancje geometryczne, gdzie płaskość utrzymuje się na poziomie poniżej 0,5 milimetra na metr, ułatwiają zachowanie solidnego kontaktu powierzchniowego. Przekłada się to bezpośrednio na powtarzalność każdego egzemplarza schodzącego z taśmy produkcyjnej.

Należy pamiętać, że z pozoru niegroźne odchyłki kąta gięcia rzędu zaledwie 1-2 stopni całkowicie przesuwają pozycję krawędzi spawalnej poza dopuszczalne ramy projektowe. Wynika to najczęściej ze zjawiska sprężynowania materiału, które występuje po zwolnieniu nacisku prasy krawędziowej. Zbyt mały lub poprowadzony nierównomiernie promień gięcia zatrzymuje w strukturze metalu naprężenia resztkowe, które z czasem deformują cienką blachę. W efekcie położenie otworów montażowych odbiega od założonej osi o 0,2 do 0,5 milimetra. Przy łączeniu skomplikowanych, wielodetalowych podzespołów takie drobne przesunięcia kumulują się, uniemożliwiając płynne i ciągłe prowadzenie spoiny przez operatora.

Przygotowanie krawędzi i optymalna kolejność łączenia

Oprócz poprawnej geometrii kluczowy wpływ na jakość łączenia ma fizyczny stan powierzchni styku. Wszelkie zabrudzenia i tlenki wyraźnie pogarszają start spoiny, wywołując powstawanie porów oraz wtrąceń żużlowych. Po procesie cięcia na laserze, szczególnie przy użyciu tlenu jako gazu asystującego, krawędź detalu często pokrywa się twardą warstwą zgorzeliny. Podczas stapiania materiału bazowego zanieczyszczenia te błyskawicznie wydzielają uwięzione gazy i blokują możliwość uzyskania pełnego, głębokiego przetopu. Resztki smarów technicznych, opiłki po cięciu czy rdza zlokalizowane w promieniu 2,5 centymetra od osi złącza osłabiają adhezję i wywołują szkodliwą niestabilność łuku elektrycznego.

Przed przystąpieniem do łączenia elementów wykonawca musi starannie usunąć graty i skorygować krawędzie tnące. Zabieg czyszczenia staje się konieczny, gdy ostre zadziory po wcześniejszej obróbce przekraczają wielkość 0,1 milimetra. Dokładne szlifowanie tarczą listkową lub mechaniczne szczotkowanie skutecznie ściąga nierówności. Grubsze materiały konstrukcyjne wymagają z kolei ukosowania pod kątem od 30 do 37,5 stopnia przy zachowaniu roboczej szczeliny wielkości od 1,5 do 3 milimetrów. Pozwala to na poprawne zalanie złącza stopiwem.

Ogromne znaczenie dla zachowania stabilności wymiarowej ma również z góry narzucona kolejność łączenia. Nakładanie punktowych sczepów po przekątnej równoważy kumulujące się naprężenia cieplne wewnątrz materiału. Dopiero po zablokowaniu geometrii kładzie się pełne spoiny, prowadząc je symetrycznie od środka na zewnątrz detalu. Taka sekwencja skutecznie zapobiega skręcaniu się elementów z cienkich blach o grubości poniżej 3 milimetrów. Kiedy zewnętrzny zakład zamawia usługi spawalnicze konin w ramach stałego łańcucha kooperacyjnego, perfekcyjnie docięty materiał wejściowy ułatwia zachowanie surowego reżimu temperaturowego.

Firma Laser-Stal, wykonując cięcie i gięcie detali w swoim parku maszynowym, dostarcza zakładom produkcyjnym elementy gotowe do bezproblemowego montażu. Dzięki dostępowi do zasobnego magazynu blach oraz wykorzystaniu dokładnych stołów roboczych o wymiarach 3 na 1,5 metra, metalowe komponenty trafiają na stanowiska łączenia z powtarzalną geometrią. Ostateczna wytrzymałość mechaniczna i szczelność spoiny zależą od wcześniejszego utrzymania tolerancji wymiarowych. To właśnie połączenie czystej powierzchni, precyzyjnie wyliczonej szczeliny montażowej oraz przemyślanej sekwencji operacji decyduje o braku deformacji i powodzeniu całego procesu wytwarzania.
